中文字幕第28页,黄色a在线观看,美女久久久久久久久久,黄av资源,一级毛片不卡顿,免费一区二区三区在线观看,国产又大又硬又爽免费视频试

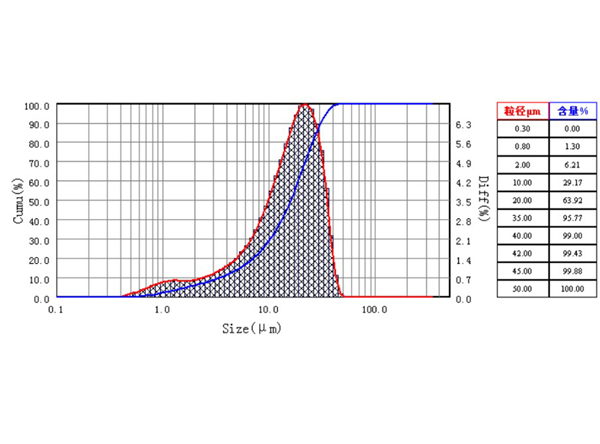

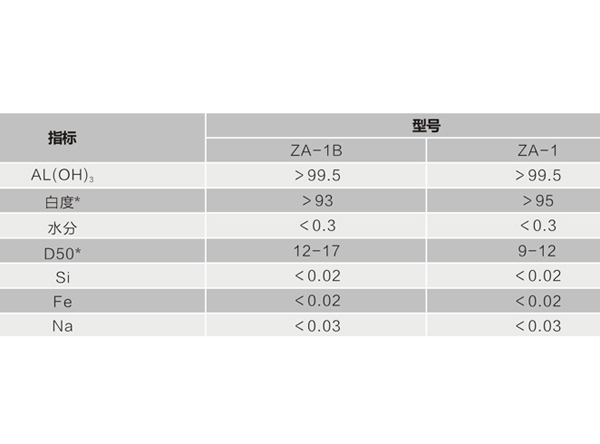

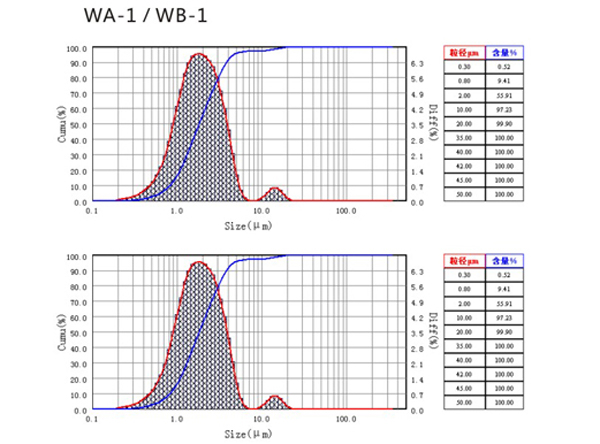

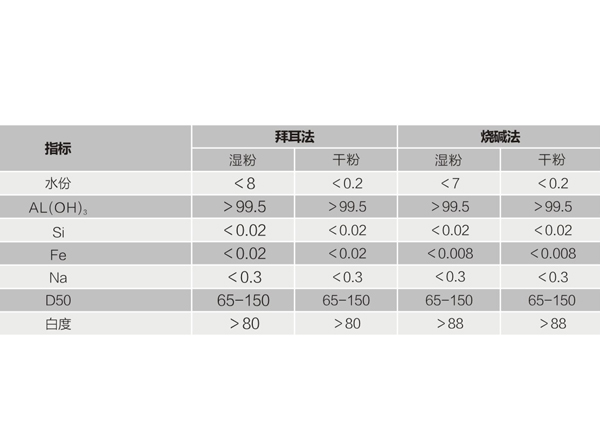

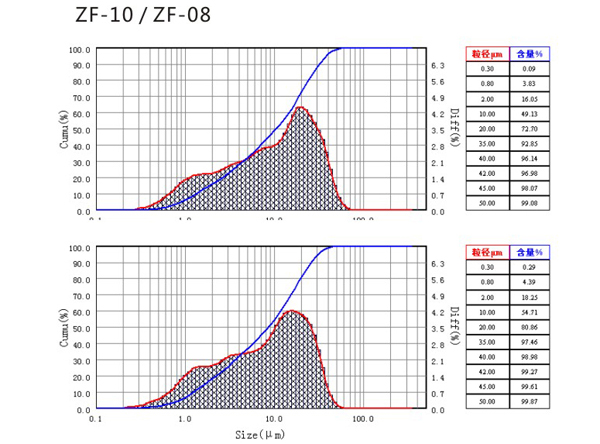

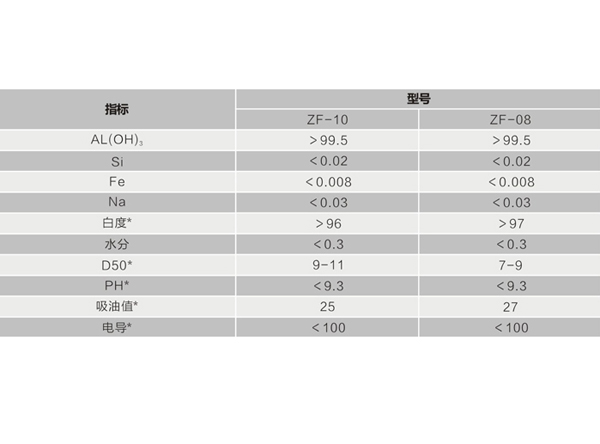

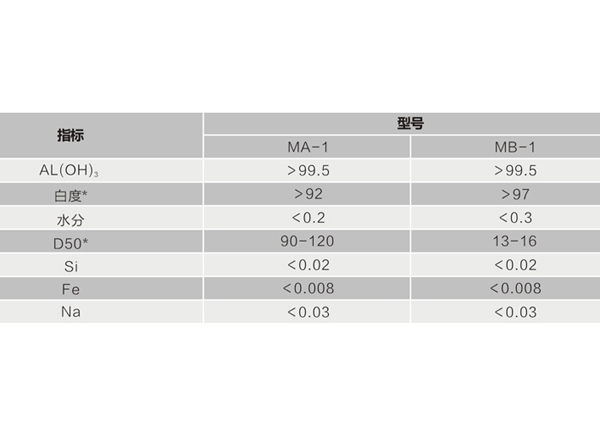

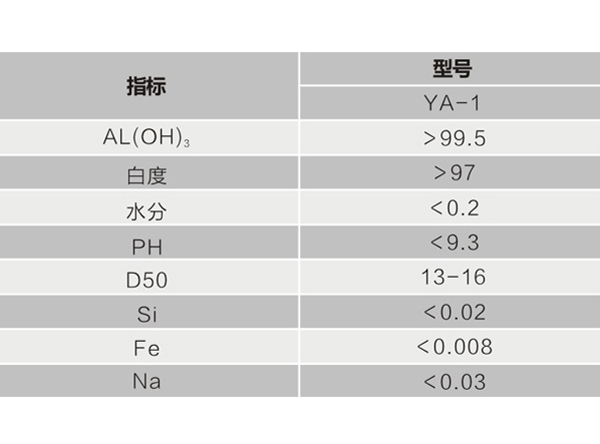

近年來(lái)氫氧化鋁使用量連年快速增加，氫氧化鋁在電子領(lǐng)域應(yīng)用量成倍增加，氫氧化鋁在電子領(lǐng)域應(yīng)用中其中一個(gè)主要指標(biāo)電導(dǎo)率非常重要，目前氫氧化鋁原料指標(biāo)的不穩(wěn)定性，決定了成品的穩(wěn)定性低，穩(wěn)定供貨能力差，特別是對(duì)阻燃/雜質(zhì)/PH/電導(dǎo)等指標(biāo)有要求的行業(yè)。我公司擁有其它氫氧化鋁廠(chǎng)家少有的 純水洗滌工藝，杜絕使用化學(xué)試劑對(duì)下游產(chǎn)品影響的情況下，降低產(chǎn)品雜質(zhì)/PH/電導(dǎo)等指標(biāo)數(shù)值，提高阻燃系數(shù)，保障產(chǎn)品質(zhì)量穩(wěn)定性，供貨穩(wěn)定性。公司現(xiàn)有純水生產(chǎn)線(xiàn)已無(wú)法滿(mǎn)足使用需求，公司在25年開(kāi)工擴(kuò)建純水洗滌生產(chǎn)線(xiàn)。

相信在廣大客戶(hù)在使用氫氧化鋁的過(guò)程中會(huì)遇到許多莫名奇妙的問(wèn)題，明明指標(biāo)和之前的都一樣，為什么這批的就是不好用，這是許多氫氧化鋁廠(chǎng)家也不了解的原因，下面給大家講其中一個(gè)影響原因，氫氧化鋁產(chǎn)品的電導(dǎo)率會(huì)影響產(chǎn)品的穩(wěn)定性，降低氫氧化鋁（Aluminium Hydroxide, Al(OH)?）的電導(dǎo)率是一個(gè)在電子、電工絕緣材料和高純度應(yīng)用領(lǐng)域常見(jiàn)的需求。氫氧化鋁本身是兩性氫氧化物，但其電導(dǎo)率主要受雜質(zhì)離子和吸附水分的影響。因此，降低其電導(dǎo)率的核心思路是：提高純度 和 減少表面吸附。以下是詳細(xì)的方法和步驟：一、 提高原料純度（從源頭控制）如果您的氫氧化鋁是通過(guò)合成反應(yīng)（如鋁酸鈉溶液碳分法、拜耳法等）制備的，優(yōu)化工藝參數(shù)是關(guān)鍵。使用高純度原料：使用高純度的鋁源（如高純鋁箔、高純氯化鋁）和高純度的堿（如電子級(jí)氨水、高純氫氧化鈉）及超純水進(jìn)行合成，從源頭上避免引入Na?, K?, Cl?, SO?2?等導(dǎo)電雜質(zhì)離子。強(qiáng)化洗滌：這是常用且有效的方法。洗滌溶劑：使用熱的高純水或電導(dǎo)率極低的去離子水進(jìn)行多次、充分的洗滌。熱水可以提高雜質(zhì)離子的溶解度和擴(kuò)散速率，洗得更徹底。洗滌方式：采用抽濾洗滌或離心洗滌，并配合“洗滌-過(guò)濾-再洗滌”的循環(huán)過(guò)程，直到濾液的電導(dǎo)率接近所用溶劑的電導(dǎo)率。醇洗：在用水洗滌后，可以使用乙醇、丙酮等有機(jī)溶劑進(jìn)行洗滌。這些溶劑可以更好地去除一些有機(jī)雜質(zhì)，并且因其易揮發(fā)，能幫助后續(xù)的干燥，減少水分殘留。純化處理：重結(jié)晶：將氫氧化溶于強(qiáng)堿（如NaOH）中，形成鋁酸鈉溶液，過(guò)濾除去不溶性雜質(zhì)，再通入CO?或加入弱酸使其重新沉淀（碳分法）。這個(gè)過(guò)程可以有效地將可溶性雜質(zhì)留在母液中，從而提純氫氧化鋁?？梢远啻沃貜?fù)此過(guò)程以獲得超高純產(chǎn)品。離子交換/螯合：在合成過(guò)程中或洗滌后期，使用離子交換樹(shù)脂或螯合劑處理漿料，選擇性吸附去除特定的金屬離子雜質(zhì)。二、 優(yōu)化后續(xù)處理工藝（降低成品電導(dǎo)率）對(duì)于已經(jīng)合成的氫氧化鋁粉末，可以通過(guò)以下處理來(lái)降低電導(dǎo)率：充分干燥：吸附水是導(dǎo)致電導(dǎo)率升高的主要原因之一。必須進(jìn)行充分且適當(dāng)?shù)母稍?。干燥溫度：通常?05-120°C下烘干足夠長(zhǎng)的時(shí)間（如12-24小時(shí)）。溫度不宜過(guò)高（一般不超過(guò)200°C），否則氫氧化鋁會(huì)開(kāi)始脫去結(jié)構(gòu)水，轉(zhuǎn)變?yōu)檠趸X，其表面性質(zhì)會(huì)發(fā)生改變。干燥環(huán)境：在真空干燥箱中進(jìn)行干燥，可以降低水的沸點(diǎn)，避免高溫分解，并能更徹底地去除吸附水。干燥氣氛：對(duì)于要求極高的應(yīng)用，可在干燥惰性氣體（如N?）氛圍下進(jìn)行，防止表面吸附CO?形成碳酸鹽。表面改性：屏蔽表面的極性羥基（-OH），降低其吸濕性。隔離顆粒，防止形成導(dǎo)電通路。本身是絕緣的，從而顯著降低材料的電導(dǎo)率。這種方法在聚合物復(fù)合材料中應(yīng)用尤為廣泛。使用硅烷偶聯(lián)劑、鈦酸酯偶聯(lián)劑等對(duì)氫氧化鋁粉末進(jìn)行表面包覆處理。偶聯(lián)劑可以在氫氧化鋁表面形成一層有機(jī)膜，這層膜可以：控制顆粒形態(tài)與粒度：雖然不直接影響本征電導(dǎo)率，但大粒徑、規(guī)整的晶形（如片狀、菱形）比高比表面積的無(wú)定形或納米粉末吸附水分和雜質(zhì)更少，通常更容易獲得較低的電導(dǎo)率。避免過(guò)度研磨產(chǎn)生細(xì)粉，以免增加比表面積和吸濕性。三、 儲(chǔ)存與使用防潮儲(chǔ)存：處理后的低電導(dǎo)率氫氧化鋁應(yīng)存放在干燥器中，與干燥劑（如硅膠、分子篩）一起密封保存，防止從空氣中重新吸附水分。即時(shí)使用：在稱(chēng)量和使用的過(guò)程中，應(yīng)盡量縮短在空氣中暴露的時(shí)間，特別是在濕度高的環(huán)境里?？偨Y(jié)與建議流程對(duì)于一個(gè)未知純度的氫氧化鋁樣品，建議采用以下步驟來(lái)系統(tǒng)性地降低其電導(dǎo)率：分析檢測(cè)：先測(cè)量當(dāng)前樣品的電導(dǎo)率（可將粉末壓片后測(cè)量）和水分含量，了解基線(xiàn)水平。充分洗滌：將樣品分散在70-80°C的熱去離子水中，攪拌30分鐘。進(jìn)行抽濾，濾掉廢水。重復(fù)以上洗滌過(guò)程3-5次，每次都用新的熱去離子水，直至濾液電導(dǎo)率變化不大。溶劑替換（可選）：用無(wú)水乙醇進(jìn)行1-2次洗滌和過(guò)濾，以替換掉水分。徹底干燥：將洗滌后的濾餅轉(zhuǎn)移至真空干燥箱。在110°C、-0.1 MPa真空度下干燥12小時(shí)以上。表面改性（如需用于復(fù)合材料）：根據(jù)需要，使用合適的硅烷偶聯(lián)劑（如KH-550, KH-560）的乙醇溶液對(duì)干燥后的粉末進(jìn)行表面處理，然后再干燥。密封保存：將產(chǎn)品放入充有干燥氮?dú)獾拇谢蛑糜诜庞懈稍飫┑母稍锲鲀?nèi)密封保存。通過(guò)上述組合方法，可以有效地將氫氧化鋁的電導(dǎo)率降低到很低的水平，滿(mǎn)足高端應(yīng)用的需求。我公司生產(chǎn)銷(xiāo)售氫氧化鋁、阻燃級(jí)氫氧化鋁、電子級(jí)氫氧化鋁、擁有其它廠(chǎng)家少有的 純水洗滌工藝，杜絕使用化學(xué)試劑對(duì)下游產(chǎn)品影響的情況下，降低產(chǎn)品雜質(zhì)/PH/電導(dǎo)等指標(biāo)數(shù)值，提高阻燃系數(shù)，保障產(chǎn)品質(zhì)量穩(wěn)定性，供貨穩(wěn)定性。

近段時(shí)間銷(xiāo)售多次反映同行廠(chǎng)家銷(xiāo)售價(jià)格遠(yuǎn)低于成本，我們氫氧化鋁廠(chǎng)家本來(lái)就是薄利多銷(xiāo)的產(chǎn)品，鑒于這種不正常情況，公司派技術(shù)人員實(shí)地拜訪(fǎng)客戶(hù)，提取樣品，經(jīng)檢測(cè)，多個(gè)客戶(hù)使用的氫氧化鋁產(chǎn)品中均添加了碳酸鈣，氫氧化鋁原材料2000多一噸，碳酸鈣200多一噸，小比例參假，在普通填料行業(yè)中反饋結(jié)果不會(huì)立馬體現(xiàn)出來(lái)，等下游終端發(fā)現(xiàn)問(wèn)題就晚了。下面教大家一個(gè)快速區(qū)分氫氧化鋁中是否摻有碳酸鈣，核心思路是 檢測(cè)碳酸根離子（CO?2?）的特征反應(yīng)。以下是幾種從快到慢、從簡(jiǎn)易到精確的鑒別方法：方法一：快速起泡法這是推薦的方法，利用碳酸鈣與酸反應(yīng)生成二氧化碳?xì)怏w的特性。所需物品：稀鹽酸、白醋（食用醋，效果稍慢但安全）、試管或小杯子、藥匙。操作步驟：取少量（約一藥匙）待測(cè)樣品粉末，放入試管或小杯中。向其中加入適量稀鹽酸或白醋，完全浸沒(méi)粉末并稍過(guò)量。立即觀(guān)察。現(xiàn)象與判斷：如果劇烈冒泡，產(chǎn)生大量無(wú)色無(wú)味的氣體：說(shuō)明樣品中含有碳酸鈣。氣泡越多、越劇烈，通常意味著摻入的比例越高。（化學(xué)反應(yīng)：CaCO? + 2HCl → CaCl? + H?O + CO?↑）如果粉末只是平靜地溶解，幾乎沒(méi)有氣泡產(chǎn)生：說(shuō)明樣品是純的氫氧化鋁。（化學(xué)反應(yīng)：Al(OH)? + 3HCl → AlCl? + 3H?O）優(yōu)點(diǎn)：速度極快（幾秒鐘出結(jié)果）、操作簡(jiǎn)單、現(xiàn)象明顯、成本極低。注意：氫氧化鋁也會(huì)與酸反應(yīng)，但絕不產(chǎn)生氣泡。這是鑒別的關(guān)鍵。方法二：加熱失重法（需天平，可半定量）此方法利用氫氧化鋁和碳酸鈣的熱分解溫度不同來(lái)鑒別。所需物品：電子天平（精度0.001g）、坩堝、馬弗爐或酒精燈（打火機(jī)不行，溫度不夠）。操作步驟：用天平精確稱(chēng)量一份干燥的樣品質(zhì)量（記為M?）。將樣品放入坩堝中，在850°C - 900°C的高溫下灼燒一段時(shí)間（確保氫氧化鋁完全分解為氧化鋁，碳酸鈣完全分解為氧化鈣）。冷卻后，再次精確稱(chēng)量灼燒后剩余物的質(zhì)量（記為M?）。計(jì)算與判斷：純氫氧化鋁的理論失重率：34.6% （因?yàn)?2Al(OH)? → Al?O? + 3H?O↑）純碳酸鈣的理論失重率：44.0% （因?yàn)?CaCO? → CaO + CO?↑）分析：如果測(cè)得的實(shí)際失重率 顯著大于 34.6%，則說(shuō)明樣品中含有在高溫下會(huì)分解并失重的雜質(zhì)，極有可能就是碳酸鈣。失重率越大，摻雜比例越高。優(yōu)點(diǎn)：可以大致估算摻雜比例，結(jié)果較準(zhǔn)確。缺點(diǎn)：需要設(shè)備，耗時(shí)較長(zhǎng)。方法三：TG（熱重分析）法（精確，實(shí)驗(yàn)室級(jí)別）這是科學(xué)、精確的方法，可以直接看到分解過(guò)程。操作：將樣品送入熱重分析儀（TGA），程序升溫。現(xiàn)象與判斷：純氫氧化鋁：會(huì)在約200-300°C出現(xiàn)一個(gè)明顯的失重臺(tái)階（對(duì)應(yīng)失去結(jié)晶水）。純碳酸鈣：會(huì)在約600-900°C出現(xiàn)一個(gè)明顯的失重臺(tái)階（對(duì)應(yīng)分解出CO?）。摻有碳酸鈣的氫氧化鋁：會(huì)在200-300°C和600-900°C出現(xiàn)兩個(gè)獨(dú)立的失重臺(tái)階。通過(guò)計(jì)算第二個(gè)臺(tái)階的失重比例，可以非常精確地反推出碳酸鈣的含量。優(yōu)點(diǎn)：結(jié)果極其精確，能準(zhǔn)確測(cè)定含量。缺點(diǎn)：需要昂貴的儀器，無(wú)法現(xiàn)場(chǎng)快速檢測(cè)?？偨Y(jié)與操作建議方法速度所需設(shè)備準(zhǔn)確性適用場(chǎng)景1. 快速起泡法極快（秒級(jí)）酸、試管定性（是否含有）現(xiàn)場(chǎng)快速篩查、來(lái)料檢驗(yàn)2. 加熱失重法慢（小時(shí)級(jí)）天平、高溫爐半定量（估算含量）實(shí)驗(yàn)室定量分析3. TG法較慢（分鐘級(jí)）熱重分析儀精確定量實(shí)驗(yàn)室成分分析給你的建議：對(duì)于快速區(qū)分的需求，請(qǐng)直接使用方法一（加酸起泡法）。具體操作優(yōu)化：取一個(gè)已知的純氫氧化鋁樣品作為參照物。同時(shí)取待測(cè)樣品和參照物，并列放置。同時(shí)向兩者加入相同濃度和體積的稀鹽酸。直接對(duì)比兩者產(chǎn)生氣泡的劇烈程度。如果待測(cè)樣品明顯比參照物產(chǎn)生更多氣泡，即可斷定其中摻有碳酸鈣。這種方法幾乎無(wú)需成本，一秒就能看出區(qū)別，是工廠(chǎng)和實(shí)驗(yàn)室常用的快速鑒別手段。

使用純水洗滌氫氧化鋁是其生產(chǎn)和應(yīng)用中非常關(guān)鍵且優(yōu)勢(shì)顯著的一個(gè)步驟。這不僅僅是簡(jiǎn)單的清潔，而是從根本上提升材料性能的核心工藝。以下是純水洗滌后氫氧化鋁的主要優(yōu)勢(shì)，分為幾個(gè)層面：1. 顯著降低電導(dǎo)率（核心的優(yōu)勢(shì)）機(jī)理：氫氧化鋁的電導(dǎo)率主要不是來(lái)自其本身，而是來(lái)自其表面吸附的可溶性離子雜質(zhì)，如 Na?（鈉離子）、K?（鉀離子）、Cl?（氯離子）、SO?2?（硫酸根離子）等。這些雜質(zhì)通常來(lái)自于合成原料（如鋁酸鈉、鹽酸、硫酸鋁等）。作用：純水（去離子水）因其自身離子含量極低，在洗滌過(guò)程中能有效地將這些導(dǎo)電雜質(zhì)離子溶解并帶走。結(jié)果：經(jīng)過(guò)充分洗滌后，氫氧化鋁本身的電導(dǎo)率會(huì)大幅下降。這對(duì)于電子級(jí)環(huán)氧樹(shù)脂封裝料、高壓電纜絕緣材料、特種陶瓷等對(duì)電絕緣性能要求極高的領(lǐng)域至關(guān)重要。2. 提高化學(xué)純度機(jī)理：洗滌過(guò)程不僅去除了離子雜質(zhì)，也去除了其他可溶于水的殘留雜質(zhì)。結(jié)果：得到了化學(xué)純度更高的氫氧化鋁產(chǎn)品。高純度是許多高端應(yīng)用的基礎(chǔ)前提，例如：高性能陶瓷：雜質(zhì)會(huì)影響陶瓷的燒結(jié)性能、機(jī)械強(qiáng)度和介電特性。人造石板材：雜質(zhì)可能導(dǎo)致產(chǎn)品出現(xiàn)色斑、降低韌性。醫(yī)藥行業(yè)：作為胃藥，對(duì)其純度、雜質(zhì)含量有極其嚴(yán)格的藥典標(biāo)準(zhǔn)。3. 改善產(chǎn)品白度機(jī)理：某些金屬離子雜質(zhì)（如 Fe2?/Fe3?鐵離子）即使含量很低，也會(huì)導(dǎo)致產(chǎn)品發(fā)黃或泛紅。作用：純水洗滌可以有效去除這些顯色雜質(zhì)。結(jié)果：使氫氧化鋁產(chǎn)品的白度顯著提高。這對(duì)于阻燃橡膠、塑料、涂料以及高質(zhì)量人造石等對(duì)外觀(guān)顏色要求高的應(yīng)用非常重要。4. 增強(qiáng)熱穩(wěn)定性（間接優(yōu)勢(shì)）機(jī)理：殘留的堿性雜質(zhì)（如 Na?O）會(huì)催化氫氧化鋁的脫水過(guò)程，降低其熱分解起始溫度。作用：用純水洗去這些堿性雜質(zhì)后。結(jié)果：氫氧化鋁的熱分解溫度會(huì)更高、更穩(wěn)定。這意味著在塑料（如PVC、EVA）加工過(guò)程中，它能承受更高的加工溫度而不提前分解，從而更好地發(fā)揮阻燃效果，并避免加工時(shí)產(chǎn)生氣泡和缺陷。5. 優(yōu)化表面性能，為后續(xù)改性打下基礎(chǔ)機(jī)理：一個(gè)潔凈、雜質(zhì)少的表面更有利于進(jìn)行有效的表面改性。作用：在用硅烷偶聯(lián)劑等進(jìn)行表面處理時(shí)，純凈的表面能確保偶聯(lián)劑與氫氧化鋁的表面的羥基（-OH）發(fā)生更充分、更牢固的化學(xué)鍵合，而不是被雜質(zhì)干擾或隔離。結(jié)果：經(jīng)表面改性后的氫氧化鋁與高分子材料的相容性更好，在復(fù)合材料中分散更均勻，結(jié)合力更強(qiáng)，從而顯著提升復(fù)合材料的力學(xué)性能（強(qiáng)度、韌性）和阻燃效率。總結(jié)對(duì)比表特性未充分洗滌的氫氧化鋁經(jīng)純水充分洗滌后的氫氧化鋁帶來(lái)的好處電導(dǎo)率高，含大量離子雜質(zhì)極低優(yōu)異的電絕緣性，適用于高端電子電氣材料化學(xué)純度低，雜質(zhì)多高滿(mǎn)足醫(yī)藥、高性能陶瓷等領(lǐng)域的高標(biāo)準(zhǔn)要求產(chǎn)品白度可能發(fā)黃、有色差高白度，色澤穩(wěn)定提升終端產(chǎn)品的外觀(guān)品質(zhì)熱穩(wěn)定性較低，分解溫度可能提前更高，更穩(wěn)定適應(yīng)更寬的加工溫度范圍，加工性能更好表面性能被雜質(zhì)覆蓋，活性低潔凈，表面羥基活性高易于進(jìn)行表面改性，提升復(fù)合材料性能結(jié)論：使用純水洗滌氫氧化鋁是一個(gè)性?xún)r(jià)比極高的提純和提升品質(zhì)的工藝。它直接從源頭去除了影響產(chǎn)品關(guān)鍵性能的大部分雜質(zhì)，為氫氧化鋁在高端阻燃、絕緣、陶瓷、建材等領(lǐng)域的應(yīng)用掃清了障礙，是其從“工業(yè)級(jí)”邁向“電子級(jí)”、“醫(yī)藥級(jí)”不可或缺的步驟。
